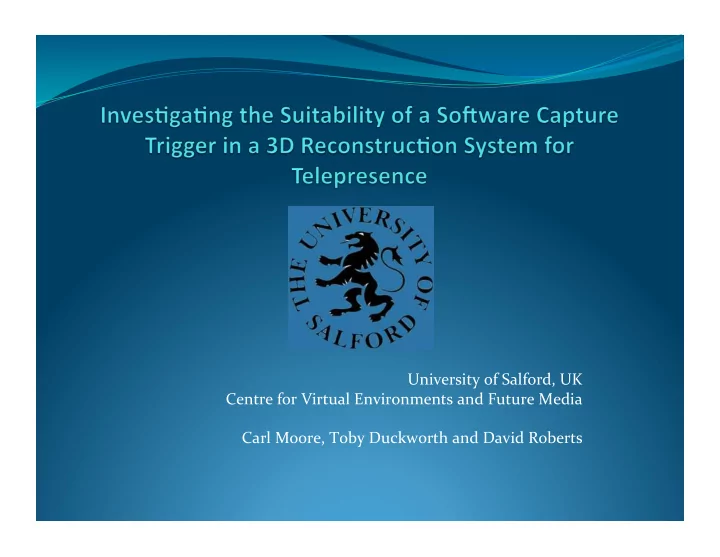

University of Salford, UK Centre for Virtual Environments and Future Media Carl Moore, Toby Duckworth and David Roberts Introduc)on Our 3D telepresence


  1. University ¡of ¡Salford, ¡UK ¡ Centre ¡for ¡Virtual ¡Environments ¡and ¡Future ¡Media ¡ Carl ¡Moore, ¡Toby ¡Duckworth ¡and ¡David ¡Roberts ¡

  2. Introduc)on ¡  Our ¡3D ¡telepresence ¡system ¡uses ¡multiple ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ camera ¡silhouettes ¡to ¡reconstruct ¡a ¡3D ¡volume ¡  If ¡images ¡are ¡not ¡captured ¡at ¡the ¡same ¡time, ¡the ¡ person ¡may ¡be ¡in ¡different ¡positions ¡  This ¡can ¡lead ¡to ¡missing ¡features ¡or ¡distortion ¡ ¡  Hardware ¡triggers ¡normally ¡used ¡to ¡overcome ¡this, ¡we ¡ investigate ¡software ¡triggers ¡as ¡a ¡possible ¡cheaper ¡ alternative ¡

  3. Related ¡Work ¡  Our ¡previous ¡work ¡(DS-­‑RT ¡2010) ¡showed ¡ ¡possibility ¡ of ¡using ¡unsynchronised ¡frames ¡for ¡3D ¡reconstruction ¡  This ¡used ¡simulated ¡models ¡and ¡movement ¡  Prior ¡to ¡this ¡no ¡one ¡seemed ¡to ¡have ¡investigated ¡its ¡ necessity ¡  Other ¡reconstruction ¡systems ¡appear ¡to ¡assume ¡ hardware ¡synchronisation ¡as ¡necessary ¡  Matsumaya ¡ et ¡al ¡2004, ¡Origami ¡(Grau ¡ et ¡al ¡2004), ¡Blue-­‑C ¡(Gross ¡ et ¡al ¡ 2003) ¡ and ¡Towles ¡ et ¡al ¡ 2003 ¡ ¡

  4. Introduc)on ¡  We ¡focus ¡here ¡on ¡an ¡acquisition ¡trigger ¡  Acquisition ¡– ¡Starts ¡the ¡exposure ¡cycle ¡for ¡a ¡frame ¡  Grab ¡– ¡Retrieval ¡of ¡an ¡already ¡acquired ¡frame ¡  Differences ¡in ¡acquisition ¡start ¡times ¡between ¡ cameras ¡results ¡in ¡sub-­‑frame ¡differences ¡ ¡  Controlled ¡by ¡hardware ¡acquisition ¡trigger ¡  Using ¡images ¡grabbed ¡from ¡different ¡frame ¡sets ¡ results ¡in ¡larger ¡multi-­‑frame ¡differences ¡  Controlled ¡by ¡software ¡buffer ¡management ¡

  5. Introduc)on ¡  Push ¡  Acquisition ¡triggered, ¡continues ¡at ¡regular ¡intervals ¡  No ¡delay ¡between ¡captured ¡frames ¡  Pull ¡  Acquires ¡single ¡frame ¡and ¡waits ¡for ¡next ¡trigger ¡  Decreased ¡frame ¡rate ¡and ¡latency ¡due ¡to ¡waiting ¡for ¡ exposure ¡  Pull ¡Approach ¡2 ¡  Acquisition ¡triggered, ¡continues ¡at ¡regular ¡intervals ¡  Frame ¡returned ¡when ¡requested ¡

  6. Approach ¡  Project ¡a ¡millisecond ¡clock ¡onto ¡the ¡floor, ¡visible ¡by ¡ all ¡cameras ¡  102Hz ¡display ¡gives ¡us ¡granularity ¡of ¡9.8ms ¡  Capture ¡a ¡number ¡of ¡frame ¡sets ¡using ¡software ¡trigger ¡ with ¡UDP ¡broadcast ¡  Compare ¡digits ¡in ¡returned ¡frames ¡to ¡discover ¡level ¡of ¡ synchronisation ¡  Exposures ¡reduced ¡(1ms) ¡to ¡allow ¡clear ¡capture ¡of ¡ digits ¡  Gain ¡increased ¡to ¡compensate ¡for ¡low ¡light ¡

  7. Projected ¡Clock ¡

  8. System ¡  We ¡used ¡6 ¡cameras ¡connected ¡to ¡3 ¡capture ¡nodes ¡  Capture ¡nodes ¡connected ¡to ¡server ¡through ¡gigabit ¡ network ¡and ¡router ¡  102Hz ¡projector ¡for ¡clock ¡projection ¡  Application ¡to ¡broadcast ¡UDP ¡to ¡capture ¡nodes ¡  Software ¡at ¡capture ¡node ¡to ¡trigger ¡acquisition ¡and ¡ save ¡

  9. Results ¡  48 ¡frame ¡sets ¡captured ¡in ¡total ¡  42 ¡sets ¡showing ¡exact ¡clock ¡digits ¡ ¡  Must ¡have ¡been ¡captured ¡within ¡10ms ¡frame ¡  5 ¡sets ¡with ¡two ¡clock ¡frames, ¡some ¡blur ¡between ¡two ¡  Captured ¡during ¡clock ¡update ¡ ¡  1 ¡set ¡contains ¡two ¡clearly ¡different ¡clock ¡frames ¡ ¡  Could ¡mean ¡acquisition ¡start ¡difference ¡of ¡1-­‑20ms ¡ ¡

  10. Timing ¡a ¡Pull ¡System ¡  Used ¡the ¡same ¡software ¡with ¡automated ¡trigger ¡  Trigger ¡sent ¡after ¡previous ¡set ¡received ¡  Exposure ¡times ¡increased ¡for ¡normal ¡capture ¡mode ¡  Added ¡compression ¡to ¡reflect ¡real ¡data ¡transfer ¡sizes ¡  Timers ¡in ¡system ¡  When ¡request ¡sent ¡and ¡received ¡  When ¡frames ¡send ¡and ¡when ¡full ¡set ¡of ¡frames ¡received ¡

  11. Results ¡  Total ¡round ¡trip ¡time ¡for ¡requesting ¡and ¡receiving ¡a ¡ full ¡set ¡of ¡frames ¡was ¡62ms ¡  45ms ¡spent ¡acquiring ¡and ¡encoding ¡  17ms ¡spent ¡sending ¡and ¡receiving ¡  Time ¡a ¡bit ¡high, ¡early ¡implementation ¡  Expect ¡around ¡12ms ¡for ¡12-­‑camera ¡system ¡

  12. Discussion ¡  17ms ¡would ¡cut ¡FPS ¡by ¡nearly ¡45%, ¡12ms ¡by ¡about ¡35% ¡  Pull ¡requests ¡could ¡be ¡managed ¡to ¡reduce ¡acquisition ¡ delays ¡  Overlapping ¡frame ¡receive ¡and ¡subsequent ¡ acquisition ¡removes ¡a ¡large ¡portion ¡of ¡delay ¡ ¡

  13. Discussion ¡  Provides ¡easy ¡synchronisation ¡of ¡grabbed ¡frames ¡  Exposure ¡does ¡no ¡start ¡until ¡request ¡is ¡made, ¡adds ¡ delay ¡in ¡grabbing, ¡equal ¡to ¡exposure ¡(21ms) ¡  Simple ¡form ¡less ¡acceptable ¡for ¡real-­‑time ¡ communication ¡than ¡other ¡two ¡approaches ¡ mentioned ¡  Better ¡request ¡management ¡could ¡mask ¡latency ¡in ¡ some ¡systems ¡

  14. Real ¡Test ¡ ¡  Test ¡in ¡our ¡system ¡demonstrated ¡good ¡results ¡  Fast ¡moving ¡ball ¡captured ¡in ¡juggler ¡sequence ¡using ¡ only ¡software ¡acquisition ¡trigger ¡  All ¡reconstructions ¡captured ¡at ¡Salford ¡have ¡used ¡ software ¡acquisition ¡trigger ¡

  15. Future ¡Work ¡  10ms ¡granularity ¡of ¡timing ¡could ¡be ¡refined ¡  Same ¡approach ¡using ¡a ¡higher ¡frequency ¡display ¡ device ¡would ¡achieve ¡this ¡(LED ¡Sequencer) ¡  Millisecond ¡and ¡possibly ¡sub-­‑millisecond ¡achievable ¡ ¡  Compare ¡output ¡with ¡model ¡generated ¡from ¡ hardware ¡synchronised ¡cameras ¡

  16. Conclusion ¡  Software ¡triggering ¡of ¡image ¡acquisition ¡produces ¡ good ¡results, ¡as ¡seen ¡in ¡juggler, ¡with ¡fast ¡moving ¡ object ¡  In ¡a ¡system ¡like ¡ours, ¡software ¡acquisition ¡triggers ¡ would ¡likely ¡provide ¡an ¡acceptable ¡level ¡of ¡ synchronisation ¡for ¡3D ¡telepresence ¡

  17. Ques)ons ¡ ¡  Thanks ¡for ¡listening ¡
