The Use of Recycled Shingles in Pennsylvania Neal Fannin P.E. - PowerPoint PPT Presentation

The Use of Recycled Shingles in Pennsylvania Neal Fannin P.E. Pavement Materials Engineer PADOT www.dot.state.pa.us www.dot.state.pa.us Total Use in PA 2014 District RAS Usage 552500 tons of asphalt with shingles produced in Total

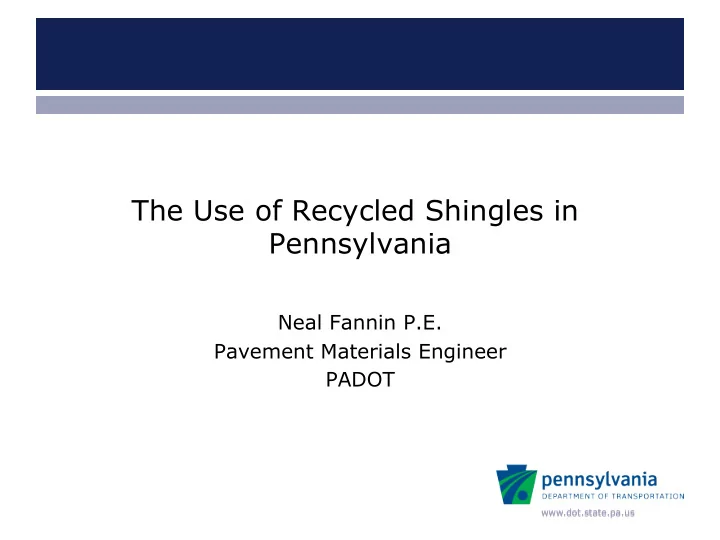

  1. The Use of Recycled Shingles in Pennsylvania Neal Fannin P.E. Pavement Materials Engineer PADOT www.dot.state.pa.us www.dot.state.pa.us

  2. Total Use in PA 2014 District RAS Usage ¡ • 552500 tons of asphalt with shingles produced in Total Tons of Asphalt Percentage of Total Mix with RAS by District ¡ Tons of RAS in 2014 ¡ Use by District ¡ District ¡ 2014. 1 ¡ 500 ¡ 10,000 ¡ 2% ¡ 2 ¡ 1,514 ¡ 30,280 ¡ 5% ¡ • 27,625 tons of 3 ¡ 1,750 ¡ 35,000 ¡ 6% ¡ manufacture waste 4 ¡ 0 ¡ 0 ¡ 0% ¡ shingles used in asphalt in 5 ¡ 0 ¡ 0 ¡ 0% ¡ 2014. 6 ¡ 0 ¡ 0 ¡ 0% ¡ 8 ¡ 16,500 ¡ 330,000 ¡ 60% ¡ 9 ¡ 0 ¡ 0 ¡ 0% ¡ • All Manufacturer waste 10 ¡ 0 ¡ 0 ¡ 0% ¡ shingles. 11 ¡ 0 ¡ 0 ¡ 0% ¡ 12 ¡ 7,361 ¡ 147,220 ¡ 27% ¡ RAS Total Tons ¡ 27,625 ¡ ¡ Total Tons of Asphalt 552,500 ¡ Mix with RAS ¡ www.dot.state.pa.us

  3. Current PADOT Policy • PADOT allows up to 5% of the mix to be from Manufacturer Waste Asphalt Shingles on roads with less than 5000 ADT. • PADOT does not allow Post-consumer Shingles to be used in asphalt pavements. www.dot.state.pa.us

  4. Reasons for Current Policy • 2009 research project concluded that while manufactured waste shingles performed adequately post-consumer shingle section started to deteriorate within 1.5 years. – Loss of fines – Asphalt mixing was a concern – Deleterious materials www.dot.state.pa.us

  5. Recent Developments • ASTM 4760, 4-Piont Flexural Fatigue testing Mix Description ¡ #Sampl High Low Avg. es ¡ change change change form Virgin ¡ form Virgin ¡ form Virgin ¡ 9.5 mm, 25%RAP / 1 ¡ -30% ¡ -30% ¡ -30% ¡ 5%RAS ¡ 19 mm, 15%RAP / 1 ¡ -13% ¡ -13% ¡ -13% ¡ 5%RAS ¡ 19 mm, 25%RAP / 1 ¡ -37% ¡ -37% ¡ -37% ¡ 5%RAS ¡ 19 mm, 35%RAP / 3 ¡ -80% ¡ -97% ¡ -88% ¡ 5%RAS ¡ 25 mm, 15%RAP / 1 ¡ -56% ¡ -56% ¡ -56% ¡ 5%RAS ¡ 25 mm, 25%RAP / 1 ¡ -25% ¡ -25% ¡ -25% ¡ 5%RAS ¡ 25 mm, 35%RAP / 2 ¡ -91% ¡ -79% ¡ -85% ¡ 5%RAS ¡ www.dot.state.pa.us

  6. What next? • Post Consumer Shingle mixes – What is the right balance • Post-consumer mixes allowed in what kind of mixes and on what kind of projects? • Post-consumer shingle mix design requirements and techniques? • Post-consumer shingle processing requirements? www.dot.state.pa.us
