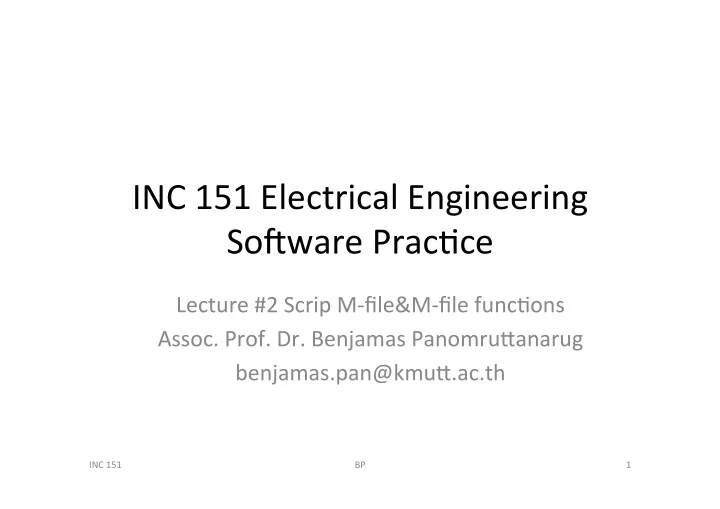

INC 151 Electrical Engineering So3ware Prac6ce Lecture #2 Scrip M-file&M-file func6ons Assoc. Prof. Dr. Benjamas PanomruHanarug benjamas.pan@kmuH.ac.th


  1. INC ¡151 ¡Electrical ¡Engineering ¡ So3ware ¡Prac6ce ¡ Lecture ¡#2 ¡Scrip ¡M-­‑file&M-­‑file ¡func6ons ¡ ¡ Assoc. ¡Prof. ¡Dr. ¡Benjamas ¡PanomruHanarug ¡ benjamas.pan@kmuH.ac.th ¡ INC ¡151 ¡ BP ¡ 1 ¡

  2. Colon ¡symbol ¡(:) ¡ • Generate ¡a ¡row ¡vector ¡with ¡unit ¡increment ¡ • Example: ¡t1 ¡= ¡1:6 ¡ ¡t2 ¡= ¡3:-­‑0.5:1 ¡ ¡t3 ¡= ¡[(0:2:10); ¡(5:-­‑0.2:4)]; ¡ INC ¡151 ¡ BP ¡ 2 ¡

  3. Line ¡space ¡ ¡ • Linspace(i_value, ¡f_value, ¡np) ¡ • Logspace(i_value, ¡f_value, ¡np) ¡ • Example: ¡t4=linspace(2,6,8) ¡ ¡ ¡ ¡ ¡ ¡t5 ¡= ¡t3(:,4) ¡ INC ¡151 ¡ BP ¡ 3 ¡

  4. Mathema6cal ¡func6ons ¡ • Abs(x), ¡acos(x), ¡angle(x), ¡asin(x), ¡atan(x), ¡ ceil(x), ¡conj(x), ¡cos(x), ¡exp(x), ¡fix(x), ¡floor(x), ¡ imag(x), ¡log(x), ¡log10(x), ¡real(x), ¡rem(x), ¡ round(x), ¡sin(x), ¡sqrt(x), ¡tan(x) ¡ • Pi, ¡i, ¡j, ¡inf, ¡NaN, ¡ans ¡ ¡ INC ¡151 ¡ BP ¡ 4 ¡

  5. M-­‑files ¡ • Script ¡files: ¡ ¡ – Use ¡text ¡editor ¡to ¡write ¡a ¡script ¡ – file ¡can ¡be ¡invokes ¡by ¡entering ¡the ¡name ¡of ¡the ¡m-­‑ file, ¡without ¡extension ¡ • Func6on ¡files: ¡ – used ¡to ¡create ¡new ¡Matlab ¡func6ons ¡ – Variables ¡are ¡local, ¡not ¡globally ¡operate ¡on ¡the ¡ workspace ¡ – Func6on ¡variable(s) ¡= ¡func6on_name(arguments) ¡ INC ¡151 ¡ BP ¡ 5 ¡

  6. Func6on ¡file ¡example ¡ ¡write ¡a ¡func6on ¡file ¡to ¡solve ¡the ¡equivalent ¡ resistance ¡of ¡series-­‑connected ¡resistors, ¡R1, ¡ R2, ¡R3,…,Rn ¡ ¡ ¡func6on ¡req ¡= ¡equiv_sr(r) ¡ ¡ ¡req ¡= ¡sum(r); ¡ ¡usage: ¡a ¡= ¡[10 ¡20 ¡15 ¡16 ¡5]; ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡Rseries ¡= ¡equiv_sr(a) ¡ INC ¡151 ¡ BP ¡ 6 ¡

  7. Rules ¡for ¡wri6ng ¡m-­‑file ¡func6ons ¡ • The ¡word ¡“func6on” ¡appears ¡as ¡the ¡first ¡word ¡in ¡a ¡ func6on ¡file ¡ • % ¡sign ¡shows ¡how ¡the ¡func6on ¡is ¡used ¡and ¡ explana6ons ¡for ¡usage ¡ • Mul6ple ¡inputs/outputs ¡are ¡allowed ¡ • If ¡a ¡func6on ¡returns ¡more ¡than ¡one ¡value, ¡all ¡values ¡ should ¡be ¡returned ¡as ¡a ¡vector, ¡i.e., ¡ ¡ ¡Func6on ¡[mean, ¡variance] ¡= ¡data_in(x) ¡ • For ¡mul6ple ¡inputs, ¡the ¡func6on ¡statement ¡must ¡list ¡ the ¡input ¡arguments ¡ ¡ ¡Func6on ¡[mean, ¡variance] ¡= ¡data(x,n) ¡ INC ¡151 ¡ BP ¡ 7 ¡

  8. Exercises ¡ • The ¡voltage ¡across ¡a ¡resistance ¡is ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ v ( t ) Ri ( t ) = and ¡the ¡power ¡dissipated ¡in ¡resistor ¡R ¡is ¡ ¡ 2 t ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡. ¡If ¡R=10 ¡Ohms ¡and ¡the ¡current ¡is ¡ ¡ ¡ ¡ ¡ ¡ P ( t ) Ri ( ) = increased ¡from ¡0 ¡to ¡10A ¡with ¡increments ¡of ¡1A. ¡ Write ¡a ¡func6on ¡named ¡‘exer1.m’ ¡to ¡calculate ¡ current, ¡voltage, ¡and ¡power ¡dissipa6on. ¡ ¡ ¡ • Write ¡a ¡func6on ¡file ¡named ¡‘exer2.m’ ¡to ¡ calculate ¡the ¡equivalent ¡resistance ¡of ¡n ¡ parallel ¡connected ¡resistors ¡ INC ¡151 ¡ BP ¡ 8 ¡
