EPF-Konferenz, 21. 03. 2015, Budapest Die nchste Generation - PowerPoint PPT Presentation

EPF-Konferenz, 21. 03. 2015, Budapest Die nchste Generation europischer Mobilitt : der EC 250 EC250 Anbieterprsentation 07.04.2014 www.stadlerrail.com 1 Franz Laczo Stadler Bussnang AG Technischer Projektleiter Ungarn-Flirts

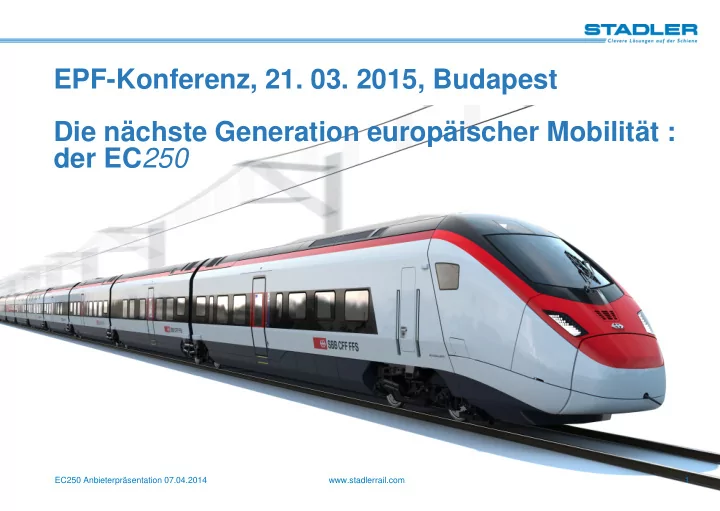

  1. EPF-Konferenz, 21. 03. 2015, Budapest Die nächste Generation europäischer Mobilität : der EC 250 EC250 Anbieterpräsentation 07.04.2014 www.stadlerrail.com 1

  2. Franz Laczo Stadler Bussnang AG Technischer Projektleiter «Ungarn-Flirts» EC250 Anbieterpräsentation 07.04.2014 www.stadlerrail.com 2

  3. Ein kurzer Blick zurück, 1961 , SBB TEE RAe • 4-System Ausrüstung & 8-Länder-Zulassung • Primäre Konkurrenten waren Strasse und Flugzeug, nicht die Bahn jenseits der Landesgrenze • Bahnen und Behörden zogen (+/- ) „am gleichen Strick“ EC250 Anbieterpräsentation 07.04.2014 www.stadlerrail.com 3

  4. Anforderungen der SBB • 3-System Ausrüstung & 4-Länder-Zulassung • Tiefe Sitzplatzkosten, tiefe Life-Cycle-Costs (LCC), einfache Wartung • Hoher Fahrkomfort für Passagiere • Sonderzonen im Zug (e-Bikes…) • Umsetzung von PRM-Anforderungen (People with Reduced Mobility) • Einfache Gepäckmitnahme • Hohe Anzahl Sitzplätze, schneller Fahrgastwechsel • WiFi, Mobile-Repeater, etc. EC250 Anbieterpräsentation 07.04.2014 www.stadlerrail.com 4

  5. Technologie • Wagenkasten in Aluminium-Technologie (Crash-Anforderungen für 249 km/h, Druckdichtigkeit) • Antrieb in Stromrichter Technik (IGBT-Halbleiter) • Motorisiertes Jakobs-Drehgestell (Asynchron-Fahrmotoren) • Druckdichte Klimaanlagen • Druckdichte Türsysteme • Geschlossenes Toilettensystem ohne Bioreaktor Modulare Weiterentwicklung bewährter Technologien. EC250 Anbieterpräsentation 07.04.2014 www.stadlerrail.com 5

  6. Der Eindruck von Effizienz und Geschwindigkeit wird durch die klar verständliche Formensprache unterstützt. EC250 Anbieterpräsentation 07.04.2014 www.stadlerrail.com www.stadlerrail.com 6 6

  7. Innendesign 1. Klasse EC250 Anbieterpräsentation 07.04.2014 www.stadlerrail.com 7

  8. Der Eindruck echter, hochwertiger Materialien wird noch verstärkt durch die seidenmatten Aluminium- Oberflächen der Fensterbank und des Gepäckträgers . EC250 Anbieterpräsentation 07.04.2014 www.stadlerrail.com www.stadlerrail.com 8 8

  9. Innendesign 2. Klasse EC250 Anbieterpräsentation 07.04.2014 www.stadlerrail.com 9

  10. Die zweite Klasse erhebt einen gleich hohen Designanspruch wie die 1. Klasse. EC250 Anbieterpräsentation 07.04.2014 www.stadlerrail.com www.stadlerrail.com 10 10

  11. Innendesign Speisewagen EC250 Anbieterpräsentation 07.04.2014 www.stadlerrail.com 11

  12. Die Innenraumgestaltung folgt der gleichen Philosophie wie die Fahrgastbereiche. EC250 Anbieterpräsentation 07.04.2014 www.stadlerrail.com www.stadlerrail.com 12 12

  13. Toiletten • PRM-Toilette aus allen PRM-Zonen problemlos zugänglich (s. PRM-Konzept) • Getrennte Toiletten Damen/Herren ! • Kein Bioreaktor (Erfahrungen in den Projekten FLIRT, KISS) -> „Tank-WC“ EC250 Anbieterpräsentation 07.04.2014 www.stadlerrail.com 13

  14. Blick in das Universal WC. Freundlich dank indirekter Beleuchtung. EC250 Anbieterpräsentation 07.04.2014 www.stadlerrail.com www.stadlerrail.com 14 14

  15. Fahrgastwechsel EC250 Anbieterpräsentation 07.04.2014 www.stadlerrail.com 15

  16. Anordnung der Passagiertüren Gleichmässige Verteilung der 12 Türen über die gesamte Zuglänge. Lokführerwechsel erfolgt über eigene Lokführertüre (kurze Wendezeiten) . EC250 Anbieterpräsentation 07.04.2014 www.stadlerrail.com 16

  17. Situation Perron 55: Eintreten statt Einsteigen 2 Schiebetritte - Zugang auch von P35 und P25 möglich. EC250 Anbieterpräsentation 07.04.2014 www.stadlerrail.com 17

  18. Situation Perron 76: Niveaugleicher Einstieg Ebener Zugang bei P76. EC250 Anbieterpräsentation 07.04.2014 www.stadlerrail.com 18

  19. Einstiegsbereich über ganzen Zug normgerecht optimiert und frei von Stufen EC250 Anbieterpräsentation 07.04.2014 19 19 www.stadlerrail.com

  20. Separate Lokführertüre: Keine Beeinflussung der Führerstandswechselzeit durch die Passagiere. EC250 Anbieterpräsentation 07.04.2014 www.stadlerrail.com www.stadlerrail.com 20 20

  21. PRM-Konzept • Für Rollstuhlfahrer und weitere mobilitätseingeschränkte Menschen • Erfahrungen aus SBB-Doppelstock-IC – Projekt eingeflossen (§§§…) EC250 Anbieterpräsentation 07.04.2014 www.stadlerrail.com 21

  22. Situation P55: Autonomer Zugang zum PRM-Wagen Ob Rollstuhlfahrer oder gehbehinderter Mensch – jeder hat einen einfachen Zustieg in den Zug. Der EC 250 hat sogar 2 autonome Zustiege. EC250 Anbieterpräsentation 07.04.2014 www.stadlerrail.com 22

  23. Situation P76: Autonomer Zugang zum PRM-Wagen Die zwei Eingänge im PRM-Wagen erlauben eine Trennung des Personenflusses. EC250 Anbieterpräsentation 07.04.2014 www.stadlerrail.com 23

  24. Autonomer Zugang für P55 und P76 Spontanhilfe mit Faltrampe bei P35 und P25 EC250 Anbieterpräsentation 07.04.2014 www.stadlerrail.com www.stadlerrail.com 24 24

  25. PRM-Konzept Durchgehender Zugang zum kompletten Restaurant und den PRM-Zonen der 1. und 2. Klasse. Mehr als 40 Meter Rollstuhlzone am Stück mit Wendemöglichkeiten für Rollstuhlfahrer an allen kritischen Punkten. EC250 Anbieterpräsentation 07.04.2014 www.stadlerrail.com www.stadlerrail.com 25 25 25

  26. Volle Integration in den Passagierbereich. Keine Nachteile für nicht behinderte Passagiere . EC250 Anbieterpräsentation 07.04.2014 www.stadlerrail.com www.stadlerrail.com 26 26

  27. Gepäckkonzept EC250 Anbieterpräsentation 07.04.2014 www.stadlerrail.com 27

  28. Die Gepäckracks sind universell nutzbar. Auch als Skirechen. EC250 Anbieterpräsentation 07.04.2014 www.stadlerrail.com www.stadlerrail.com 28 28

  29. Cantilever - Bestuhlung mit viel Platz unter dem Sitz. EC250 Anbieterpräsentation 07.04.2014 www.stadlerrail.com www.stadlerrail.com 29 29

  30. Veloabteil mit innovativer Velohalterung inklusive Steckdose. EC250 Anbieterpräsentation 07.04.2014 www.stadlerrail.com www.stadlerrail.com 30 30

  31. Druckschutzkonzept EC250 Anbieterpräsentation 07.04.2014 www.stadlerrail.com 31

  32. Druckschutzkomponenten Klimaanlage, Druckschutzventile Druckgeschützte Fensterrahmen Druckgeschützter Druckgeschützte Türen Übergang Drucksensoren Die entscheidenden Druckschutzelemente basieren auf bewährten Komponenten. Die Durchbrüche im Wagenkasten sind auf ein Minimum reduziert und gut zugänglich. EC250 Anbieterpräsentation 07.04.2014 www.stadlerrail.com 32

  33. Vielen Dank für Ihre Aufmerksamkeit. EC250 Anbieterpräsentation 07.04.2014 www.stadlerrail.com 33
